Star Tuner MK2 Low Jet Walbro Tool

Manual / Bedienungsanleitung

Der Star-Tuner MK-2*, liebevoll 'Boo-Hoo' genannt, ist ein einfach zu bedienendes, von Skybound hergestelltes Werkzeug zum Einstellen und Abstimmen der Low-Jet-Nadel des Walbro WB-Vergasers wie er z.B. am Vittorazi Moster185 oder Atom80 genutzt wird.

Ursprünglich wurde es 2012 in einer einfacheren Form entwickelt, um die Bedürfnisse für das Tuning der Vittorazi Moster Classic Motoren in der Skybound Werkstatt zu erfüllen. Nach einiger Überzeugungsarbeit und einem Umdenken haben wir es auch anderen Walbro WB-Vergasern zur Verfügung gestellt. Er ist so konstruiert, dass er permanent mit dem Vergaser verbunden bleibt und somit auch unterwegs eingestellt werden kann.

Es ermöglicht es Dir, die Low Düse genau auf die werkseitige Standardeinstellung einzustellen, indem Du die empfohlene Anzahl von Umdrehungen aus der geschlossenen Position herausdrehst. Außerdem kannst Du den aktuellen Stand der Einstellung überprüfen, indem Du die Umdrehungen beim Zurückdrehen zählst. Es gibt Zeiten in denen kann es vorkommen, dass der Vergaser vor dem Flug geringfügig eingestellt werden muss (z.B. wenn der Motor nicht rund läuft oder ohne ständiges Primen ausgeht), und dieses Werkzeug ermöglicht es Dir, dies vor Ort einfach, schnell und sicher mit einem visuellen Anhaltspunkt für die Bewegung zu erreichen.

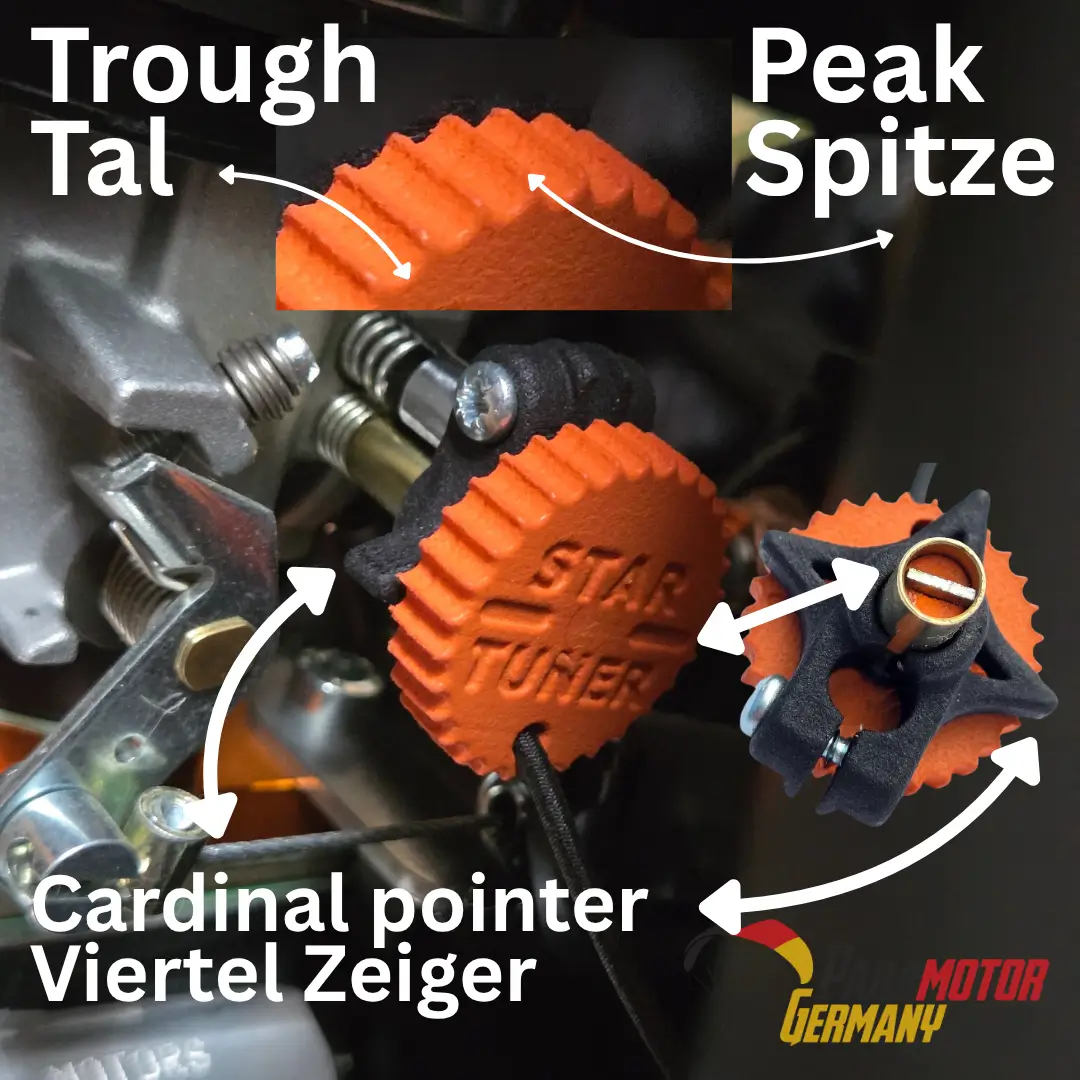

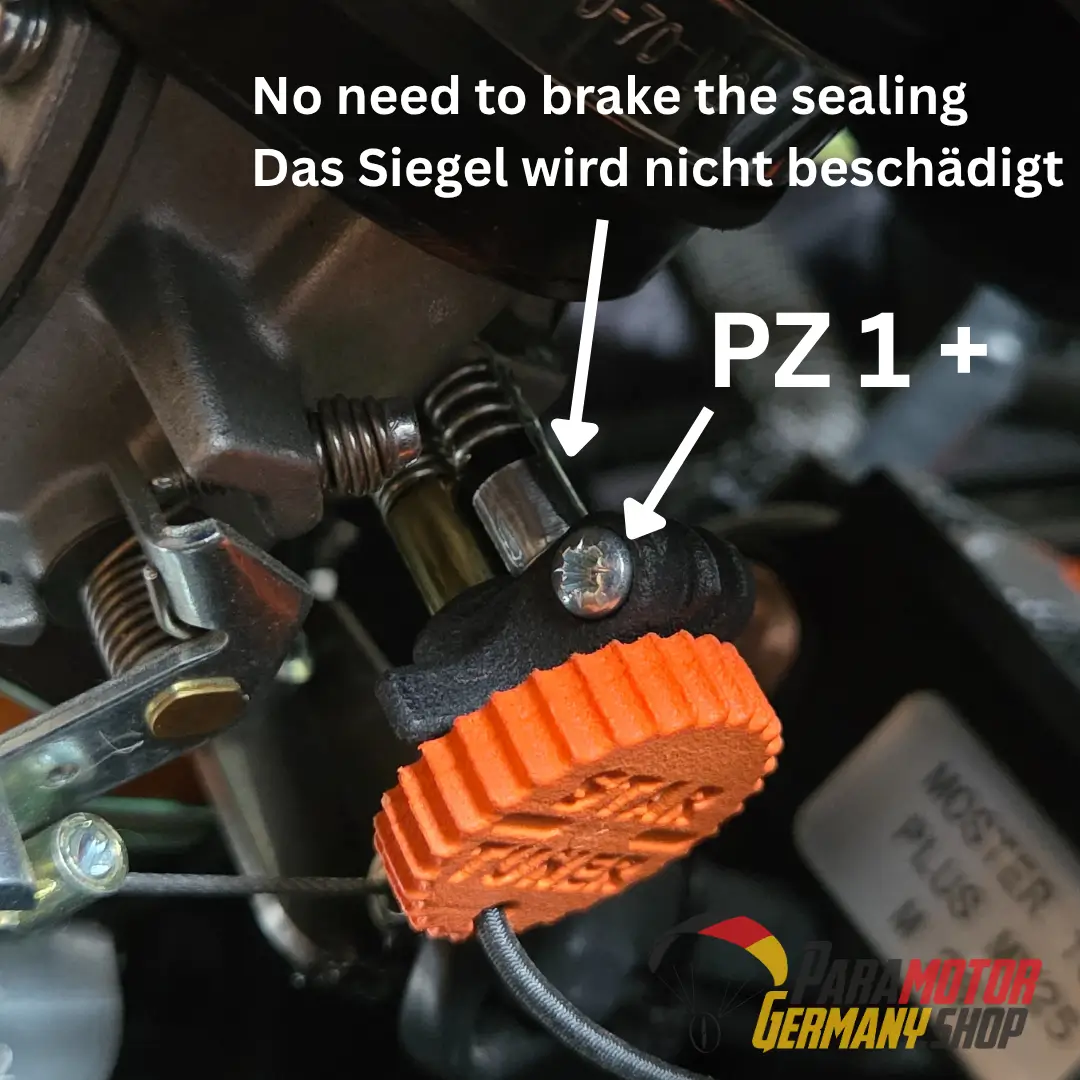

Der Star Tuner hat einen 360-Grad-Drehkopf mit 1-Minuten-Markierungen am Rand. Vier schwarze Viertel-Zeiger (15-Minuten-Abstände) sind am Kopf angebracht, der an der High Schraube befestigt wird. Das Schutzsiegel muss hierfür nicht entfernt werden.

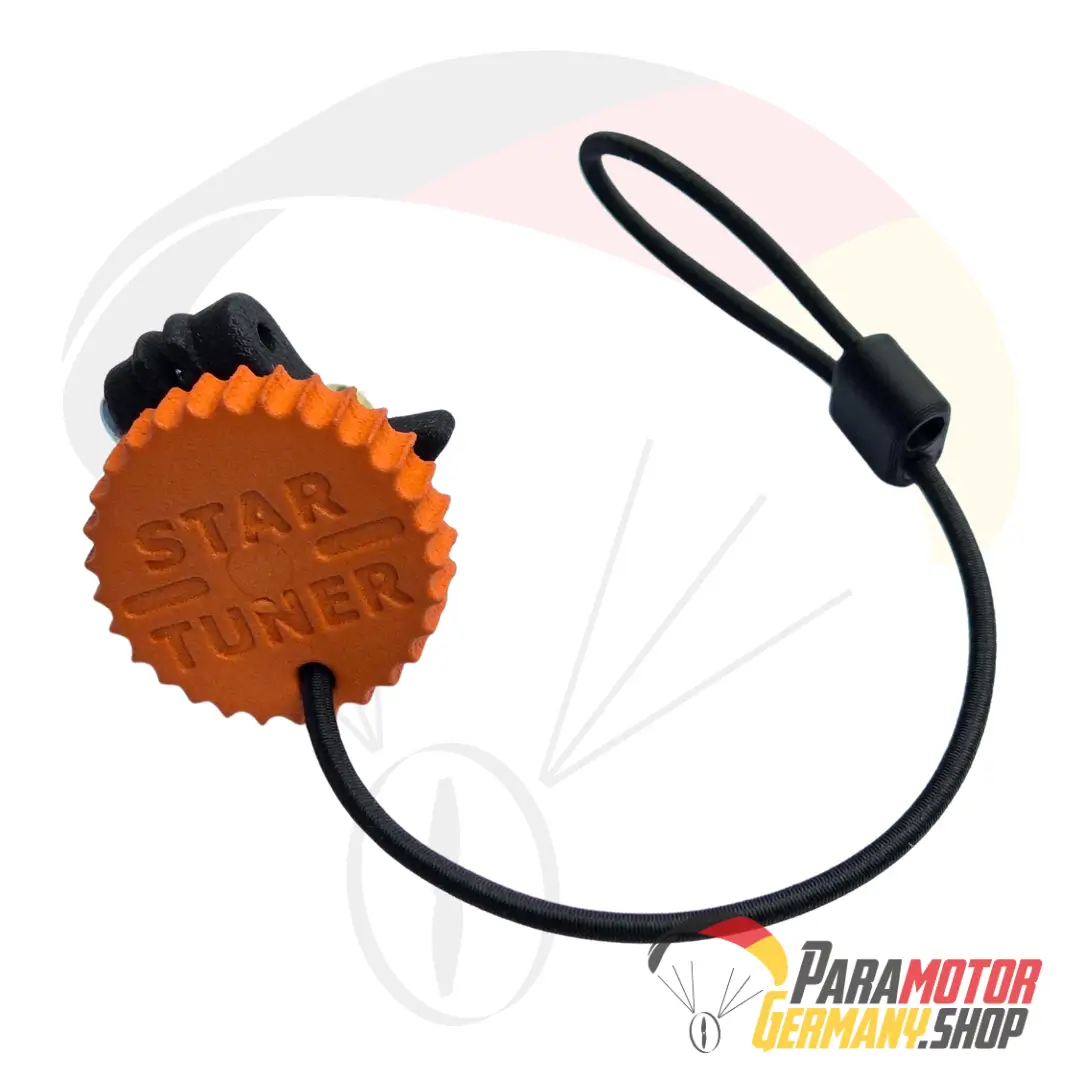

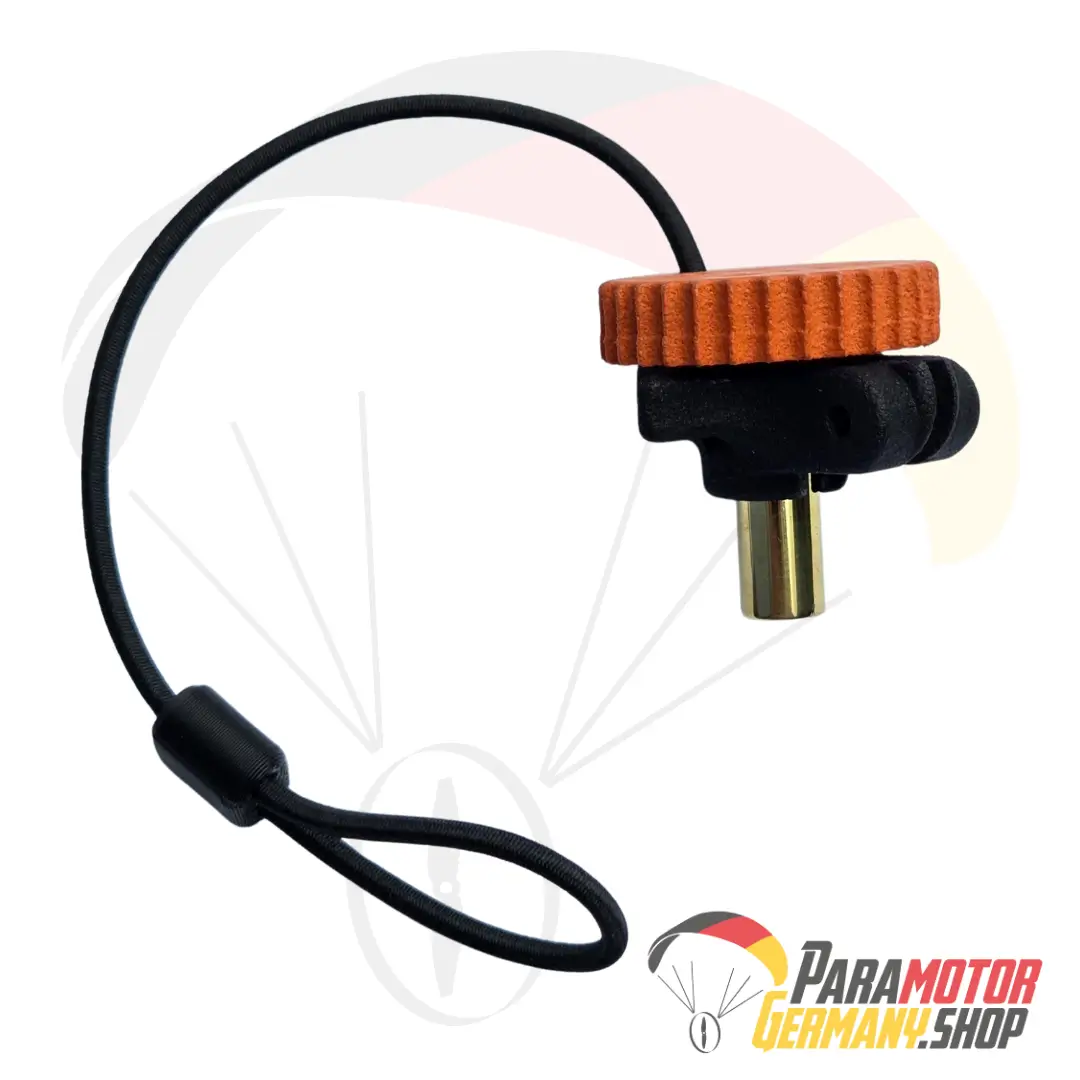

Das Produkt ist so konstruiert, dass es ständig am Vergaser verbleibt und mit einer Schraubklemme und einem Sicherungsband gesichert wird.

Es kann sein, dass der Schlitz der Low Düse in der Vergangenheit mit einem Schraubenzieher beschädigt wurde, in diesem Fall empfehlen wir die Low Düsennadel auszutauschen. Einige WB-Vergaser haben eine T-Bar-High Düse (Moster Factory). Bei der Montage des Star-Tuners muss der Spannstift von der High Düse entfernt werden um den Star Tuner zu montieren.

Nachfolgend findest Du die Standard Low Düseneinstellung von Vittorazi (zum Zeitpunkt der Veröffentlichung). Aktuelle Informationen findest Du im Vittorazi-Benutzerhandbuch und im Wartungshandbuch auf der Vittorazi Website.

Atom = 22mins out

Moster Silent/Plus = 15 mins out'
Moster Plus MY25 = 12 mins out
Moster Factory R = 32 mins out
Moster Classic = 15-20 mins out
Fly Easy/Evo = 15-20 mins out

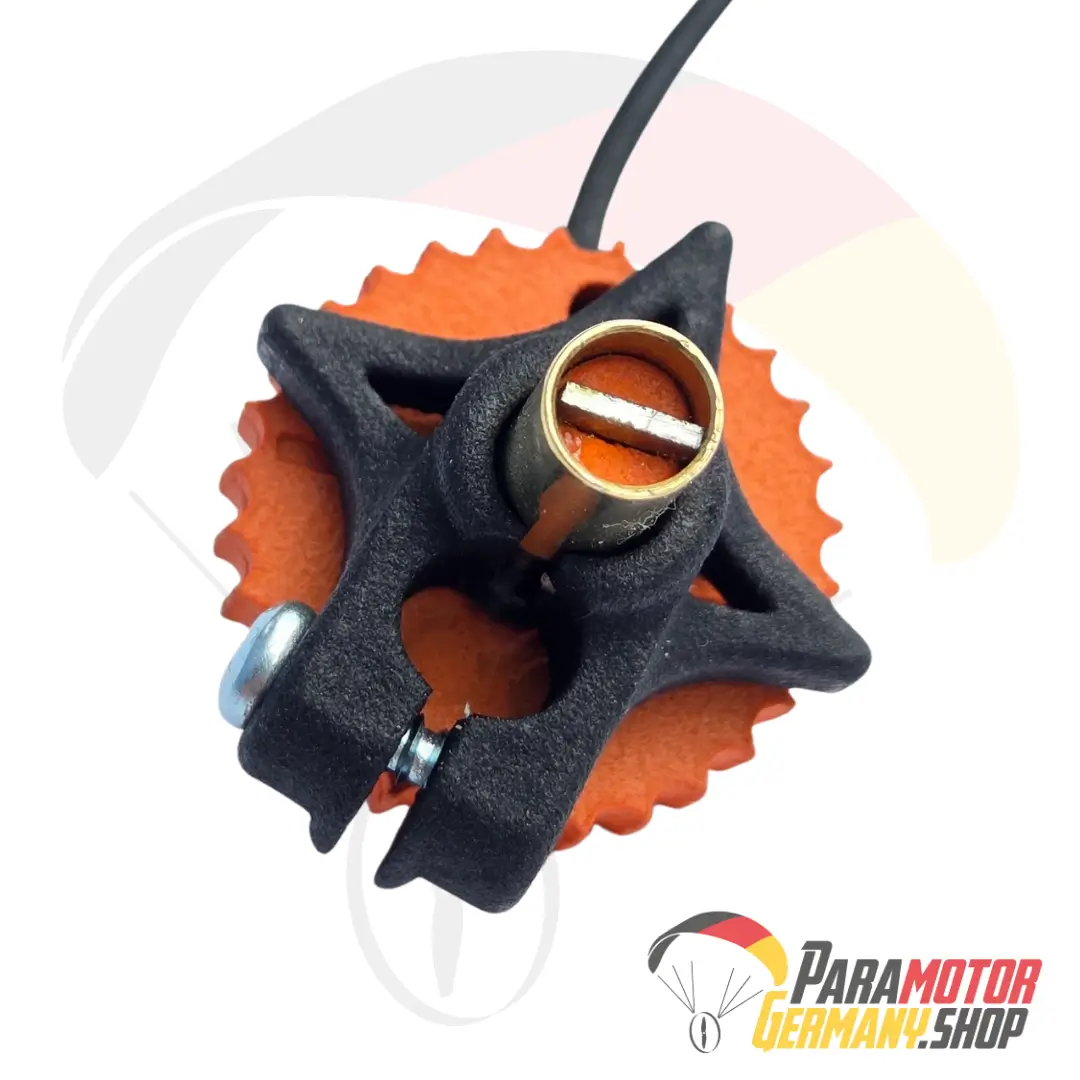

* MK-2 Aktualisierte Version. Innenklinge aus geschliffenem Präzisionsstahl, schwingungsdämpfender O-Ring und schraubbare Klemmbefestigung.

Der Walbro-Vergaser auf den Bildern dient nur zu Illustrationszwecken und ist im Set nicht enthalten.

Lieferumfang:
1x Star-Tuner MK2
1x Bleistift für Markierungen

Benötigtes Werkzeug: 1 PZ1 Schraubendreher
