PPG Meter von Fly Henry - Das Motorschirm Instrument mit Riesen Sicherheitsplus
Neue Funktionen des 2024er Modells:
- Flugzeitberechnung in Abhängigkeit vom Kraftstoffstand (hierfür werden der Tanklevel- und der Durchflusssensor benötigt welche auch hier im Shop erhältlich sind)
- Alle Timer zurücksetzen
- Einstellmöglichkeit der Anfangszeit im Gesamtzeitmesser
- Möglichkeit der Codesperrung des Gesamtzeitmesser
Technische Daten findest Du nach meinem Text unten auf der Seite
Drehzahlen messen oder die Temperatur von Zylinderkopf oder Abgasen anzeigen können mittlerweile viele Instrumente.Auch das PPG Meter wird in der Standard-Version mit Drehzahlmesser und Sensor für die Zylinderkopftemperatur Messung unter der Zündkerze (CHT) geliefert. Optional können weitere Sensoren wie z.B. der EGT-Sensor für die Abgastemperatur aber auch Sensoren zur Messung des Benzin-Durchflusses oder dem Tanklevel angeschlossen werden.
Aber das PPG Meter von Fly Henry bietet noch einen weiteren Riesen Vorteil, nämlich das Start Monitor System.
Start Monitor System steht für eine Technik, die die Motor Drehzahl nach dem Anlassen überwacht und den Motor beim Überschreiten einer bestimmten Drehzahl direkt wieder abschaltet.Beim PPG Meter kann man sowohl die maximale Drehzahl, als auch die Zeit, in der sie nicht überschritten werden darf in einem großen Bereich selbst definieren. Somit kann das System ganz individuell auf die einzelnen Paramotoren angepasst werden.Motoren mit Flash-Starter erreichen beim Anlassen zum Beispiel teilweise etwas höhere Drehzahlen für einen kurzen Moment als Systeme mit normalem Starter oder E-Start.
Hier sehr ihr in einem kurzen Video wie das System funktioniert.
Wie die meisten wissen werden, hatte ich im April 2016 selbst einen Unfall, bei dem mich der Propeller meines am Boden gestarteten Motors schwer am Arm verletzt hat.Die Ursache für das ungewollte hochdrehen direkt beim anlassen, war in dem Fall ein verhängter Bowdenzug. Nun kann man natürlich sagen "dass passiert mir aufgrund xy nicht". Aber es gibt so viele Gründe aus denen der Motor beim Anlassen unerwartet hochdrehen kann, egal ob technischer Defekt, oder versehentliches Gasgeben, vergessen das Feststellgas zu lösen.....
In den letzten Jahren habe ich viele Piloten getroffen die schon Unfälle wie meinen hatten, bei manchen fehlt ein Finger, manche haben sich den Muskel zerschnitten wie ich damals, einem Piloten musste der Arm amputiert werden. Das sind nicht die schönen Themen die wir mit unserem Sport verbinden wollen, und darin liegt vermutlich auch der Grund warum dies so gerne verdrängt wird.
Auch mir ging es lange Zeit so, ich nutze zwar schon seit 2019 ein PPG Meter, hatte es aber nie komplett angeschlossen und das Start Monitor System aktiviert. Der tragische tödliche Unfall eines mir bekannten Piloten hat mich schwer getroffen und mir wurde bewusst, dass auch ich das Thema habe schleifen lassen. Daher war nach meiner Rückkehr aus Italien der erste Schritt, das System komplett anzuschließen (ist gar nicht so schwer) und zu testen. Und siehe da, es funktionierte perfekt. Wenn ich nach dem Anlassen des Motors das Gas betätigt und die eingegebene Drehzahl überschritten hatte, ging der Motor sofort aus und mir wurde eine Fehlermeldung auf dem Display angezeigt. Nach der definierten Wartezeit kann man den Motor dann wieder starten.
Da für viele Piloten die englische Bedienungsanleitung sowie die nicht ganz perfekte Einbauanweisung eine Hürde dargestellt hat, habe ich mich hingesetzt und die Bedienungsanleitung komplett übersetzt sowie die mögliche Installation am Gerät dokumentiert.Somit sollte es jedem Piloten möglich sein, das System an seinem Paramotor zu installieren und dadurch das Risiko von Verletzungen beim Anlassen des Motors drastisch zu senken.
Natürlich darf man sich nie 100% auf ein System verlassen und muss auch weiterhin einen ordentlichen Vorflugcheck machen. Für mich ist das PPG Meter wie ein Rettungsschirm. Auch dieser bietet mir keine Garantie dass mir nichts passieren kann, aber er ist eine zweite Chance doch noch heil aus einer Situation zu kommen wenn ich bereits Fehler gemacht habe.
_________________________________________________________
Das PPGmeter Instrument hat folgende Funktionen zu bieten:
- Grafisches Display mit orangener Hintergrundbeleuchtung- RPM / Drehzahl Anzeige- Start Monitor System – Sicherheit beim Anlassen des Motors- 2 Anschlüsse für Temperatursensoren bis 1200°C (z.B. CHT Zylinderkopf und EGT Abgastemperatur oder Wassertemperatur)- Betriebsstundenzähler (bis zu 3 Timer)- Betriebsspannung in V (entweder vom Bordakku oder der genutzten Batteriebox)- Anzeige des Tanklevel bei Zurüstung des Sensors- Maximalwerte – Temperatur, Drehzahl, Benzin-Durchflussmenge (bei entsprechendem Sensor)- Alarme – Frei definierbar für Temperatur, Drehzahl, Betriebsspannung, Benzin Tanklevel (bei entsprechendem Sensor)
Einsetzbar mit einer Spannung von 5-20V:

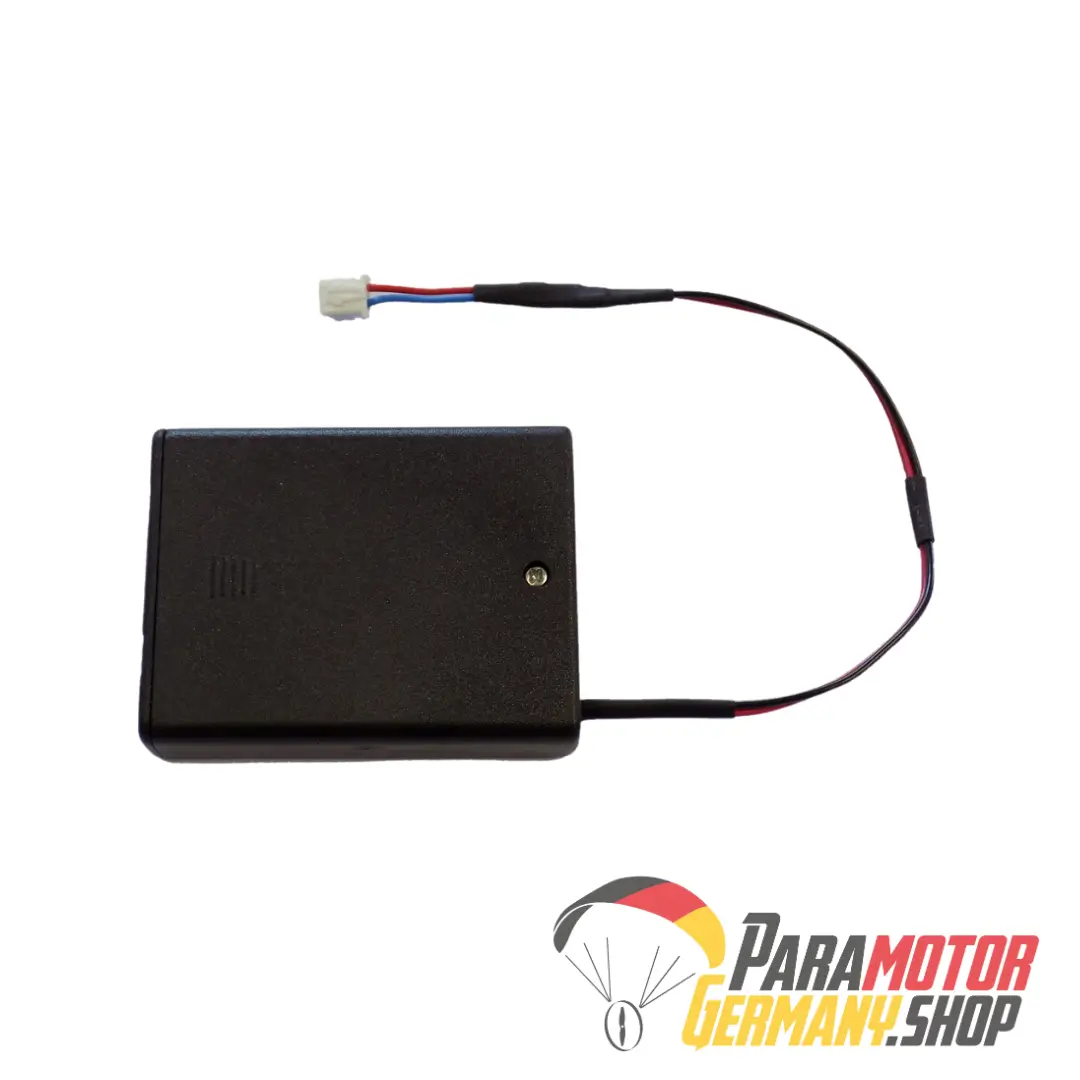

- ohne separate Batterie an Paramotoren mit Bordakku (z.B. bei Elektrostarter)- mit einer separaten Batterie nach Wahl, z.B. Box mit AAA-Batterien oder 9V Blockbatterie oder kleiner Akkupack...Mögliches Zubehör:EGT Abgas Temperatur SenorWassertemperatur SensorTanklevel SensorBenzin-Durchfluss Sensor
Technische Spezifikationen:
Stromversorgung: 5-20V (Wenn Dein Motor keine Batterie hat, kannst Du optional eine eigene Batterie verwenden)Größe des Anzeigemoduls: 60x37x15mmGröße des Sensormoduls (Wird im Rahmen befestigt): 60x28x11mmLänge der Leitung zwischen Display und Messmodul: 130cmLänge der Leitung zwischen CHT-Sensor (Zylinderkopftemperatur) und Stecker: 50cm (längere auf Anfrage)
Lieferumfang:Fly Henry PPG Meter mit Drehzahlmesser,CHT-Temperatur Sensor 50cm lang, Ringdurchmesser 14mmDeutsche Bedienungsanleitung mit Info zu Installations-Beispiel
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Separater Abgas Temperatur EGT-Sensor für das PPG Meter von Fly Henry
Technische Spezifikationen:
Länge der Leitung zwischen EGT-Sensor (Abgastemperatur) und Stecker: 50cm (80cm Version auf Anfrage)Gewinde M8 x 1 mm
Lieferumfang:EGT-Temperatur Sensor 50cm lang
Benutzte oder bei der Montage beschädigte Sensoren können nicht umgetauscht werden.
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Separater Wasser Temperatur Sensor für den Kühlkreislauf für das PPG Meter von Fly Henry
Technische Spezifikationen:
Länge der Leitung zwischen Wasser Temperatur-Sensor und Stecker: 50cm (80cm Version auf Anfrage)Gewinde M8
Lieferumfang:Wasser-Temperatur Sensor 50cm lang
Benutzte oder bei der Montage beschädigte Sensoren können nicht umgetauscht werden.
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Separater Tank Level Sensor für das PPG Meter von Fly Henry
Achtung, die Anpassung des Tank Level Sensors erfordert etwas Werkzeug und handwerkliches Geschick. Bitte schau dir erst das Video an, um zu entscheiden ob du Dir die Montage zutraust.Ich habe mit diesem Sensor noch keine Erfahrung und kann daher noch keine Aussage über die Präzision der Anzeige machen.
Technische Spezifikationen:
Der Sensor ist mit einer Länge von 29cm und einer Länge von 46cm verfügbar.Er muss im Tank von Oben bis zum Boden reichen und vom Käufer selbstständig angepasst werden.Benutzte oder bei der Montage beschädigte Sensoren können nicht umgetauscht werden.
Lieferumfang:Tank Level Sensor
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Aktuell leider nicht lieferbar - FlyHenry arbeitet an einer Alternative

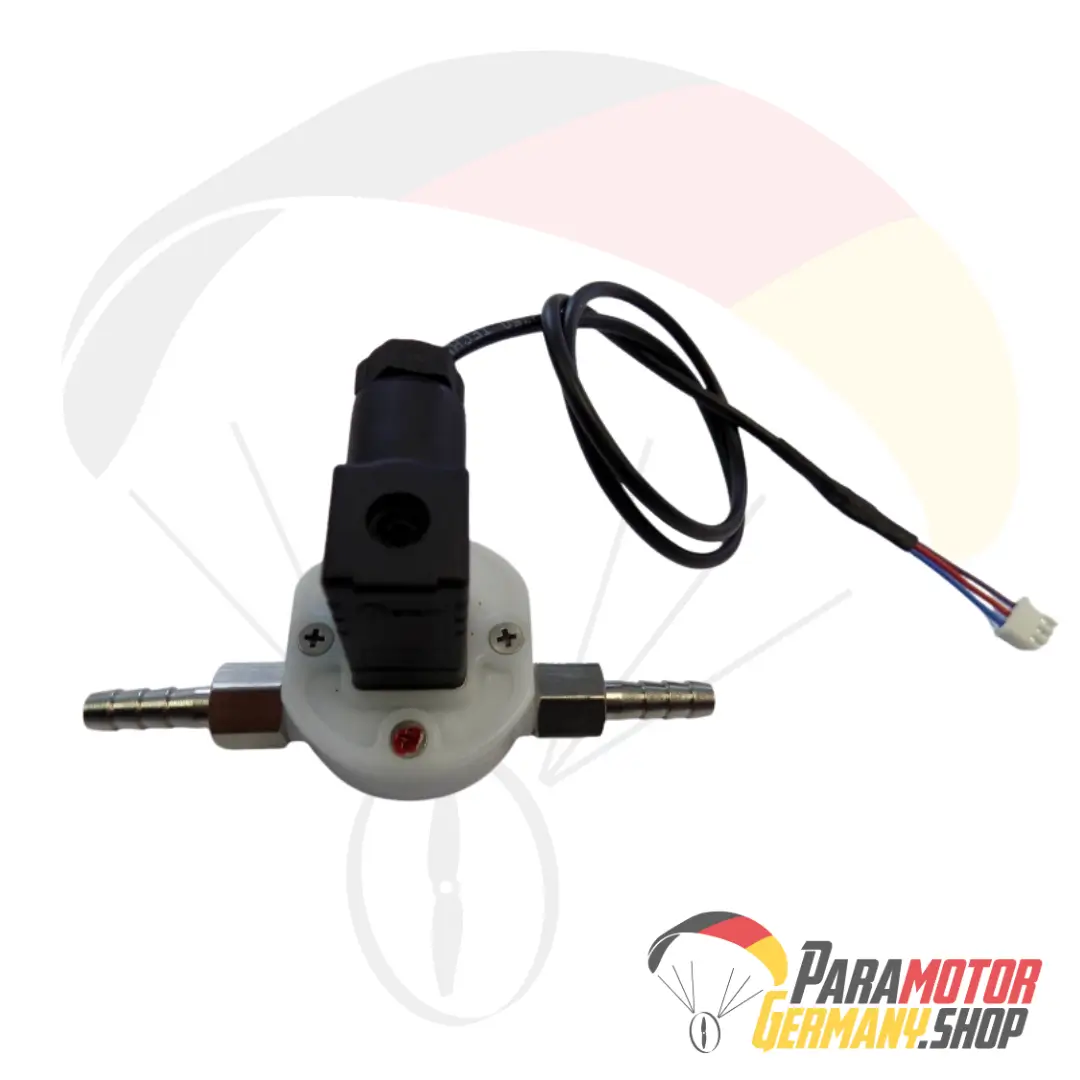

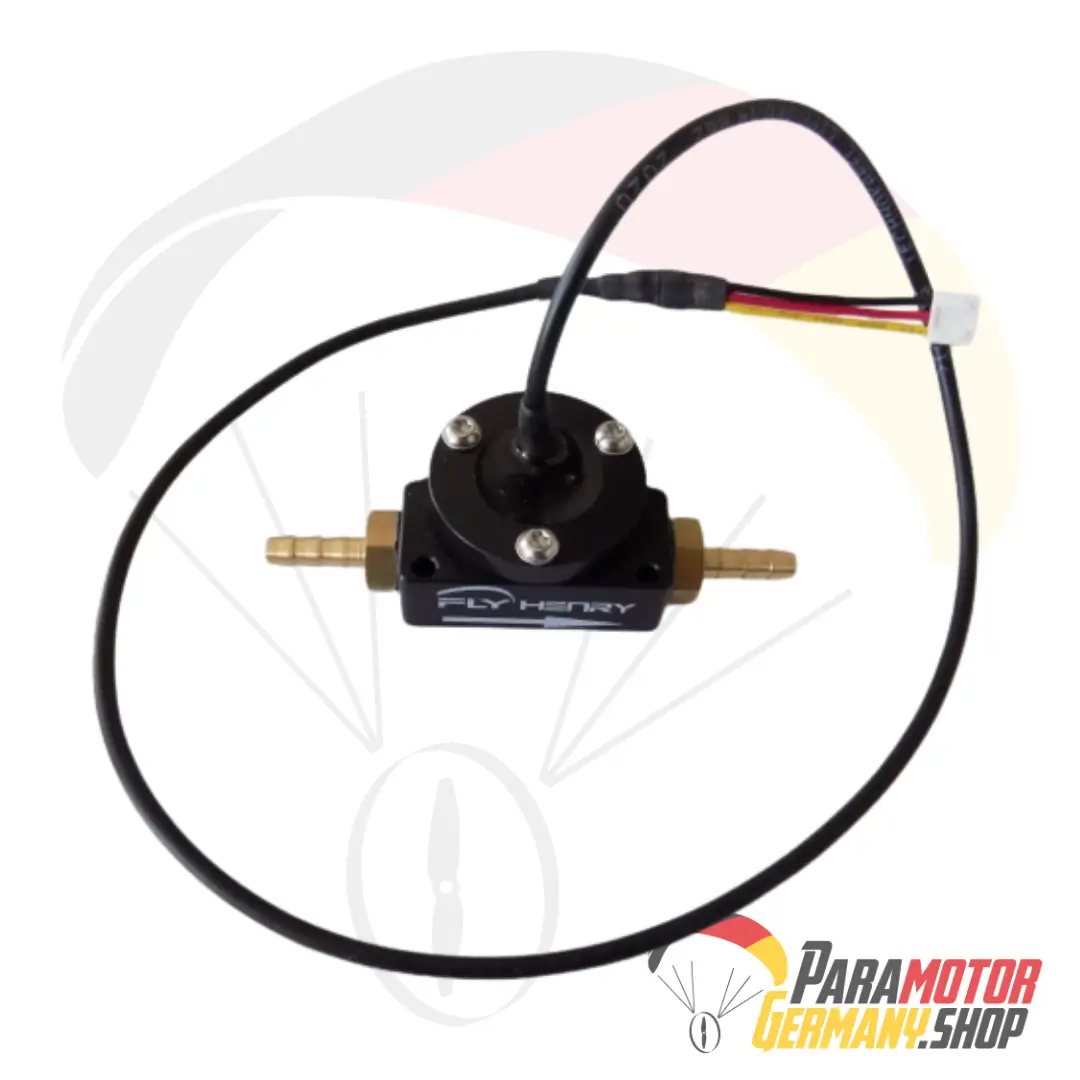

Benzin Durchfluss Sensor für das PPG Meter von Fly Henry
Achtung: Ich habe mit diesem Sensor noch keine Erfahrung und kann daher noch keine Aussage über die Präzision der Anzeige machen.
Technische Spezifikationen:
Der Sensor ist für in einer kleinen Version für eine Durchflussmenge von 0,015 - 0,9 L/min und in einer großen Version für eine Durchflussmenge von 0,03 - 2 L/min verfügbar.Benutzte oder bei der Montage beschädigte Sensoren können nicht umgetauscht werden.
Lieferumfang:Durchflusssensor
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Separater CHT-Sensor für das PPG Meter von Fly Henry
Technische Spezifikationen:
Länge der Leitung zwischen CHT-Sensor (Zylinderkopftemperatur) und Stecker: 50cm (80cm Version auf Anfrage)Ringdurchmesser 14mm, 12mm od. 10mm
Lieferumfang:CHT-Temperatur Sensor 50cm lang, Ringdurchmesser 14mm, 12mm od. 10mm
Benutzte oder bei der Montage beschädigte Sensoren können nicht umgetauscht werden.
Wichtiger Hinweis:Da wir keinen Einfluss darauf haben, wie der Anwender das Fly Henry PPG Meter, sowie das damit verbundene Zubehör verwendet, übernehmen wir keine Haftung für Schäden die durch oder trotz der Benutzung des Fly Henry PPG Meter entstehen. Eine Genehmigung zur Nutzung am jeweiligen Fluggerät, z.B. einem Paramotor kann nur durch den jeweiligen Motoren-/Rahmenhersteller erteilt werden. Durch unautorisierte Nutzung können unter Umständen die Betriebserlaubnis für das jeweilige Fluggerät oder Gewährleistungsansprüche erlöschen. Das Start Monitor System befreit den Piloten nicht davon einen Vorflugcheck durchzuführen sowie weitere vorgeschriebene Sicherheitsvorgaben einzuhalten. Der Käufer des Fly Henry PPG Meter übernimmt die alleinige Verantwortung für alle Risiken, die mit der Benutzung verbunden sind, einschließlich Sachschäden, Verletzung und Tod des Nutzers sowie Dritten.
Im Detail
Ultrasensible Sensorik, keine Verzögerung
Neuste GNSS Technologie mit instant FIX
USB-C PD
Lufträume weltweit
GSM integriert*
FLARM und FANET integriert
ADS-L ready
WLAN und Bluetooth
Display 4.4" QVGA monochrome TFT reflektiv
Volle burnair Unterstützung
* SIM Karte ist bereits eingebaut und für die ersten 3 Monate ist Premium Konnektivität kostenlos. Die Premium Konnektivität kann für 39€/Jahr oder 99€ für 5 Jahre gebucht werden. Die Premium Konnektivität beinhaltet die Kosten der SIM Karte sowie alle Datenverbindungen. Automatische Updates der Lufträume und der Hindernisdatenbank, Software-Updates Over-The-Air ist beim Service enthalten. Im Laufe der Zeit wird Dein SKYTRAXX 5 durch drahtlose Software-Updates sogar noch besser. Livetracking und der Upload der Flüge zum XC Server geht ohne externe Geräte ganz einfach. Weitere Dienste kommen im Laufe der Zeit noch hinzu.
Präzise Luftraumüberwachung
Verschiedene Ansichten voll konfigurierbar
LUFTRAUMKARTE
LUFTRAUM QUERANSICHT
FANET RADAR
XXL SEITE
NAVIGATION
FAI DREIECKS ASSISTENT
BAROGRAMM
THERMALS
THERMIKASSISTENT
Live Winddaten von Bodenstationen
DRAHTLOS
Das SKYTRAXX 5 hat eine integrierte SIM Karte. Livetracking. Flüge hochladen direkt nach der Landung. Updates von Lufträumen, Hindernissen usw.
ENERGIEEFFIZIENT
Sehr sparsamer Prozessor. Monochrome Display mit geringem Stromverbrauch.Smarte Stromsparfunktionen.
EINFACHE BEDIENUNG
Einschalten und los fliegen...
EINFACHE EINRICHTUNG
Vorkonfiguriert für den ersten Flug.
SICHERHEIT
Mit dem eingebauten FLARM werden andere Luftfahrzeuge informiert und vor gefährlichen Zusammenstössen gewarnt.
VERNETZUNG
FANET bedeutet "Flying ad-hoc Networks" und bietet eine automatische Vernetzung von Fluginstrumenten untereinander.
15mm dünn!
Technische Daten
32 GB SpeicherUSB C PD (5V)GSM (SIM Karte integriert)*Global Navigation Satellite System (GPS, Galileo, GLONASS, BeiDou)G-Force SensorDrucksensorMagnet SensorGyroLithium Ionen Akku 3,7 V 2.700 mAhLaufzeit bis zu 30 Stunden
EU-Declaration of conformity / EU-Konformitätserklärung
Abmessungen
115 x 106 x 15 mm
200 Gramm leicht
Lieferumfang
AufbewahrungsboxKlettUSB-C KabelKurzanleitung
Das Skytraxx 5 Mini hat kein GSM (Sim-Karte), kein WLAN und auch kein Bluetooth. Die Sensorik und die Funktionen entsprechen ansonsten aber dem Skytraxx 5. Das 5 Mini bietet außerdem eine längere Laufzeit und hat keine Außenantenne mehr.Mit dem Programm SkyUp können sehr leicht die Updates aufgespielt werden.
Details
Ultrasensible Sensorik, keine Verzögerung
Neuste GNSS Technologie
USB-C PD
Lufträume weltweit
Hindernis Warnung
FLARM und FANET integriert
ADSL-ready
Ein sehr guter Lautsprecher liefert exzellenten Klang und klare Sprachwiedergabe.
Display 3.5" reflektives Graustufen-Display
Entdecke das neue Skytraxx 5 mini – dein idealer Begleiter für Gleitschirmflüge und Outdoor-Abenteuer! Dieses kompakte Variometer bietet die gleiche erstklassige Sensorik wie das bewährte Skytraxx 5, ist aber kleiner und leichter.
Das Skytraxx 5 mini hat ein brillantes Display, das auch bei strahlendem Sonnenlicht gut lesbar ist. Dank der beeindruckenden Akkulaufzeit kannst du länger in der Luft bleiben, und die integrierten Technologien wie FANET und FLARM sorgen für sichere Kommunikation und Kollisionsvermeidung.
Genieße klare Audiowiedergabe und Sprachansagen dank des hochwertigen Lautsprechers. Das Skytraxx 5 mini bietet zudem eine Vielzahl von Funktionen, wie Luftraumüberwachung, Hinderniswarnung und Thermikassistent – so bist du immer auf dem neuesten Stand.
Neu ist der innovative Hikemodus mit spannenden Features, die deine Outdoor-Erfahrung noch besser machen. Egal, ob du fliegst oder wanderst, das Skytraxx 5 mini ist dein vielseitiger und zuverlässiger Begleiter.
Erlebe die nächste Generation der Variometer – mit dem Skytraxx 5 mini. Leichter, leistungsstärker und vollgepackt mit praktischen Funktionen. Hol dir jetzt dein Exemplar und bring dein Abenteuer auf ein neues Level!
Präzise Luftraumüberwachung
Verschiedene Ansichten voll konfigurierbar
LUFTRAUMKARTE
LUFTRAUM QUERANSICHT
FANET RADAR
XXL SEITE
NAVIGATION
FAI DREIECKS ASSISTENT
THERMALS
THERMIKASSISTENT
Live Winddaten von Bodenstationen
SICHERHEIT
VERNETZUNG
Warum das Skytraxx 5 mini?
Hochwertige Sensoren: Präzise Messungen für Deine Flüge.
Kompakte Größe: Leicht und handlich, perfekt für unterwegs.
Sehr gute Akkulaufzeit: Längere Flugzeiten ohne ständiges Aufladen.
Gutes Display: Klare und gut lesbare Anzeigen, auch bei direkter Sonneneinstrahlung.
FLARM & FANET: Zusätzliche Sicherheitsfeatures für ein sicheres Flugerlebnis.
Erlebe die Technologie und Qualität in einer kompakten Form – das Skytraxx 5 mini wartet auf Dich!
Entdecke SkyUp – die ultimative Software für dein Skytraxx 5 mini, jetzt kostenlos!
SkyUp macht das Verwalten und Aktualisieren deines Skytraxx 5 mini einfacher als je zuvor. Diese leistungsstarke Anwendung läuft sowohl auf macOS als auch auf Windows und bietet eine nahtlose Benutzererfahrung.
Warum SkyUp?
Einfach und Schnell: Mit nur einem Tastendruck aktualisierst du alle wichtigen Daten und Einstellungen.
Umfassende Datenverwaltung: Lade Lufträume, Hindernisse und Wegpunkte bequem und schnell.
FLARM-Lizenz: Einfaches Verwalten und Aktualisieren deiner FLARM-Lizenz.
Firmware-Updates: Halte dein Skytraxx 5 mini immer auf dem neuesten Stand.
Deine Vorteile im Überblick:
Kompatibel mit macOS und Windows: Egal welches Betriebssystem du verwendest, SkyUp funktioniert reibungslos.
Ein-Klick-Lösung: Keine komplizierten Menüs oder Einstellungen – ein Tastendruck genügt.
Zeitersparnis: Schnelles und effizientes Management deiner Flugdaten und Einstellungen.
Benutzerfreundlichkeit: Intuitive Bedienung für jedermann.
Kostenlos dabei: SkyUp ist im Lieferumfang deines Skytraxx 5 mini enthalten – ohne zusätzliche Kosten.
Erlebe eine neue Dimension der Einfachheit und Effizienz mit SkyUp für dein Skytraxx 5 mini. Perfekt vorbereitet für jedes Abenteuer!
Nur 16mm dünn!
Technische Daten
32 GB SpeicherUSB C PD (5V)Global Navigation Satellite System (GPS, Galileo, GLONASS, BeiDou)G-Force SensorDrucksensorMagnet SensorGyroLithium Ionen Akku 3,7 V 2.700 mAhLaufzeit bis zu 60 Stunden
EU-Declaration of conformity / EU-Konformitätserklärung
Abmessungen
101 x 88 x 16 mm
180 Gramm leicht
Lieferumfang
AufbewahrungsboxKlettUSB-C KabelSkyUpKurzanleitung
